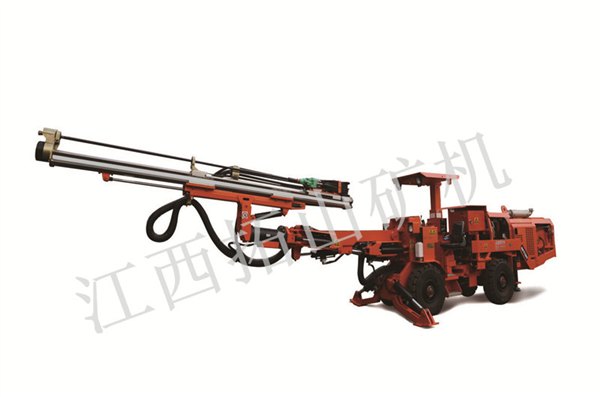

DW1-24輪胎式單臂液壓鑿巖臺車適應于礦山、冶金、水電、鐵路、公路及國防等領域巷道、涵洞的開挖、掘進中鑿巖炮孔工作。該機采用全液壓驅動單臂鑿巖，鑿巖速度可達0.8-2米/分鐘，柴油機四輪驅動輪胎底盤行走，配有液壓完全平動鉆臂適應于巷道截面（寬×高）2.5x2.5-5.5×4.4以下巷道作業。  環境溫度0℃～＋40℃，適應海拔1000m（高原則使用高原電器），爬坡±19°，巖石硬度F<16。



輪胎式單臂全液壓鑿巖臺車的主要特點：

2.伸縮臂可補償鉆臂由掌子面下向上方移動時自身產生的位移差，提高鉆孔范圍、不留死角。
3.標配法國蒙特貝HC50/HC109液壓鑿巖機，鑿巖硬度高、鉆孔速度快、低釬具消耗、故障率低等特點；采用美國HELAC螺旋油缸，高扭矩、高承載能力、無位置偏移、超緊湊、很好的抗污染能力及持久耐用等特點。
4.堅固鉸接的重型底盤、四輪驅動，行走速度快可靈活轉場，提高工作效率；采用動力轉向；行車、緊急停車雙制動器；底盤配集中潤滑系統；整車配備四個液壓支腿，工作時穩定性更高。
5.采用直接控制式鑿巖系統，具有極佳的自動防卡釬功能，沖擊、回轉分別采用各自的液壓泵，獨立的控制回路確保穩定的功率輸出。
6.設有自動電纜卷筒，收放電纜靈活自如、節省人力、提高安全系數。



江西拓山礦機DW1-24鑿巖臺車技術參數：

主要技術參數

整機

外形尺寸（長×寬×高）mm

10900×1350×2125

鑿孔直徑 mm

Φ38-Φ76

鉆孔速度 m/min

0.8～2

適用斷面（b×h）m

2.5X2.5——5.5×4.4

總功率 kW

55(主)+1.1(水)+2.2（氣）

總重 t

9.5

轉彎半徑m

內2.6m外4.4m

液壓鑿巖機

HC50（標配）/HYD300/1238

鉆孔直徑mm

41-76

鉆孔深度mm

3400

電氣系統

總功率kW

55+1.1+2.2

供電電壓V

AC660/380   12V/24V

照明燈

前燈:4×70W， 后燈:3×70W
