山西電液推桿驅動閘板、平板閘門

工作原理

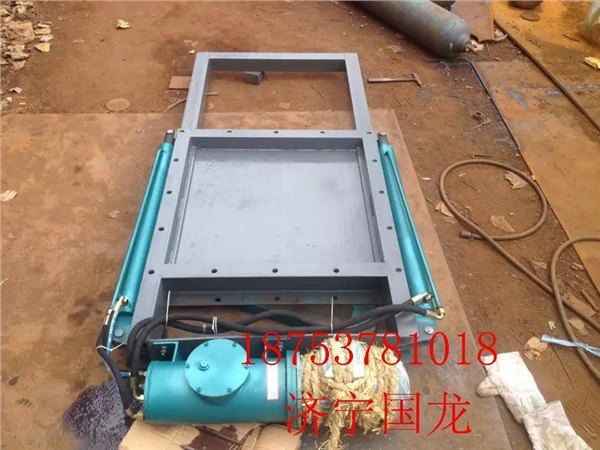

  由平板閘門、電液推桿、閘板組成，電液推桿驅動閘板作水平方向的往復運動，達到閥門的啟閉目的。

  常規型號及電液推桿配套

  1.DYLV型電液動平板閘門參數

  型號 電液推桿型號

DYLV-200X200 DYTP1000-200-1.5KW

DYLV-200X220 DYTP1000-250-1.5KW

DYLV-300X300 DYTP1000-300-1.5KW

DYLV-400X400 DYTP1750-400-2.2KW

DYLV-450X450 DYTP1750-450-2.2KW

DYLV-500X500 DYTP1750-500-2.2KW

DYLV-600X600 DYTP2500-600-3KW

DYLV-700X700 DYTP2500-700-3KW

DYLV-800X800 DYTP3000-800-3KW

DYLV-900X900 DYTP3000-900-3KW

DYLV-1000X1000 DYTP3000-1000-3KW

  2.DPZ型電液動平板閘門參數

  型號 電液推桿型號

DPZ-40 DYTZ1000-400-1.1KWX2

DPZ-50 DYTZ1000-540-1.1KWX2

DPZ-60 DYTZ1000-640-1.1KWX2

DPZ-70 DYTZ1500-740-1.5KWX2

DPZ-80 DYTZ1500-850-1.5KWX2

DPZ-90 DYTZ1500-950-1.5KWX2

DPZ-100 DYTZ1750-1050-2.2KWX2

DPZ-120 DYTZ1750-1250-2.2KWX2

  結構特點

  1.  采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。

  2.  閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。

  3.  閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。DPZ/DYLV型電液動平板閘門比手動平板閘門便利，比電動平板閘門耐用。
