[供應]山西長治YQD-150型液壓起道器
- 產品產地：山東
- 產品品牌：礦聯
- 包裝規格：YQD-150
- 產品數量：100
- 計量單位：臺
- 產品單價：2700
- 更新日期：2017-04-11 09:31:24
- 有效期至：2027-04-09
-
-
- 收藏此信息

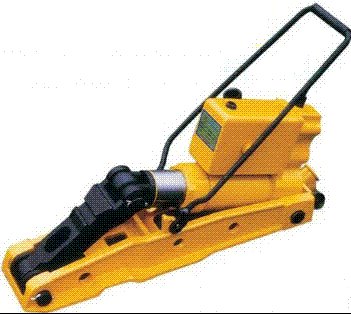

山西長治YQD-150型液壓起道器
詳細信息
YQD-150型液壓起道器
一、適用范圍
優質YQ-150型液壓起道器適用于各型號鋼軌線路進行起道作業，它具有結構新穎、操作輕便、安全可靠、不侵入限界、工作效率高、整機重量輕等特點。它具有兩種功能鋼軌在低位時，可放在起道杠桿托板上可擔重量150kN。高位時，放在液壓油缸上頂可擔重量199kN。操作時是同時起動的。
二、產品參數
1、額定起道力：150kN
2、zui大起道量：120mm
3、液壓系統工作壓力：60MPa
4、打壓把zui大操縱力：(L=1150mm)432N
5、整機質量：25kg
6、外廓尺寸：400×180×465
三、YQ-150型液壓起道器基本結構與工作原理
工作原理：依據流體力學帕斯卡定理，往復擺動操縱把，通過定塊機構，使雙柱塞泵連續工作(吸、壓油)再經油路將高壓油壓入油缸內，而油缸固定不動，活塞桿將上升移動，同時帶動起道杠桿托板上升，便可頂起鋼軌，達到起道目的。
1操縱把，2連桿，3柱塞，4泵體，5油腔，67單向閥，8濾油器，9油箱，10活塞桿，11油缸，12油路，13回油閥，14溢流閥(安全閥)
主要操縱結構圖示：1操縱把2雙柱塞泵3安全閥4回油閥桿5油箱6油缸7活塞桿8機座9起道輪10起道杠桿托板11連桿12助力孔座13提梁等組成。其液壓原理圖、主要結構如圖示：
四、使用方法
1、先將機座插入鋼軌底部，鋼軌搭到起道杠桿托板上，手提梁水平放置，旋緊回油閥桿。
2、往復擺動手搬把，液壓系統開始工作，由油泵輸入給油腔的高壓油，推動活塞桿、起道輪、起道杠桿托板向上升移，便可起動鋼軌直至所需高度。
3、如果鋼軌離碴面較高，可直接用活塞桿頂起鋼軌。
4、工作結束后，可擰S回油閥桿，活塞桿便迅速下降，活塞桿頂面與鋼軌底面脫離，手拉提梁取下起道器。
5、為確保安全，在起道過程中如遇機車駛來，應立即擰S回油閥桿，快速將機具取下。馬上離開現場，切勿慌亂。
6、勿亂摔、亂甩機具，使用完機具應保持活塞桿復零位，以免暴露銹蝕。
7、為保持各鉸接點轉動靈活正常，應經常注入潤滑油。
五、YQ-150型液壓起道器機具的保養
1、根據使用地區的氣候條件和季節來確定液壓油，一般夏季選用40#機油冬季選用20#機油為宜。
2、加油時一定要過濾，保證機油清潔，不得使用污濁或混有水的機油。
3、如經常使用可半年清洗一次機具，清洗時要將機具的油缸、油箱、油道清理干凈，注意不得用棉紗擦拭。
4、如有損壞的部件要及時的更換。
