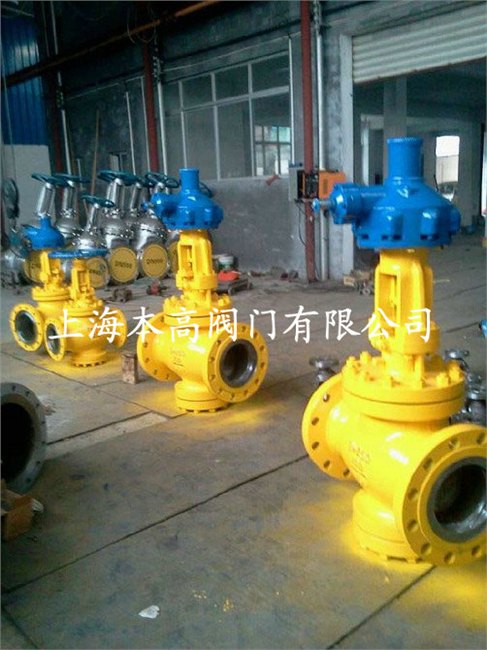

TPL541Y高壓閥套式排污閥

    節流截止放空閥、閥套式排污閥系列預過濾雙密封副節流截止放空閥是一種放空專用閥門，具有密封可靠，耐沖蝕，使用壽命長(使用壽命比一般節流、截止閥高數位)，標準化通用化程度高，抗硫性能優良，節能效果明顯等優點。該閥是石油、天然氣、石化及冶金、電力系統放空部位對零泄漏及使用壽命要求高的場合的理想閥門。

設計制造標準

1、設計與制造按GB/T  12235-89、API6D

2、法蘭連接尺寸按JB/T  79-94、ANSI  B16.5

3、閥門壓力試驗按GB/T  13927-92

主要特點

1、雙質密封

閥芯與閥座硬質合金密封副及閥芯硬質合金與閥座上軟密封副之間的軟質密封副，形成了雙質密封，保證了閥門的耐沖刷及零泄漏要求。

2、截止、節流功能分開

截止功能由閥芯和閥座的緊密封貼合實現，節流功能由閥芯套上的節流孔配合實現。大大提高了閥門的可靠性，避免了介質直接沖蝕密封副，延長了使用壽命。

3、啟閉件結構平衡設計

閥芯上開有平衡孔，使上、下腔介質處于平衡狀態，提高了閥門開啟的穩定性和減少開啟阻力。

4、預過濾長壽命設計

閥門密封副進口端加有過濾網裝置，可將異物擋在密封副外，減少異物對密封副的磨損，延長密封面的使用壽命。

5、閥套式排污閥，閥芯的獨特設計使介質由于方向的改變而產生渦流，從而使密封副不易粘附雜質，大大提高了閥門的可靠性和使用壽命
