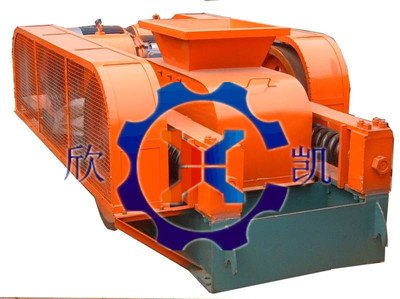

對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。

工作原理
1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等部分組成。
2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的
數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。
3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。
4、為了安全，傳動部分應根據實際情況自行安裝安全罩。
對輥式破碎機的每個棍子都是由單獨的電機帶動。也有使用一臺電機通過皮帶傳動帶動固定軸承的棍子，固定軸承的輥子軸的另一端裝有齒輪，通過齒輪帶動活動棍子。由于物料性質變化使活動棍子左右移動，所以齒輪齒高必須增加，以防齒合脫離。所以，傳統對輥式破碎機都是采用長齒齒輪傳動，它能允許運轉中改變兩輥中心距而不破碎齒合特性。
輥子的工作表面視使用要求而定，可以選用光面得或齒面的或式槽面的。若是破碎較堅硬的、磨蝕性強的物料，可選用光面輥子。因為光面輥子對物料的破碎作用主要是壓碎兼有研磨作用，主要適合于中硬物料的中、細碎。

輥式破碎機為了得到不同粒度產品，其排料口大小必須式可調整的。為了防止破碎機過鐵損壞，又必須裝有保險裝置，對輥式破碎機活動輥軸式借助彈簧壓力支撐，在正常工作狀態下，彈簧力足以克服破碎物料所要的破碎力。機架與活動軸承之間安放不同厚度的墊片，改變墊片數目就可以調整兩輥間的排料口寬度來滿足不同產品粒度的要求，當有不能破碎物料進入破碎腔，則彈簧被壓縮，活動輥退讓排料口增大，物料排出后，在彈簧壓力下，活動輥復位。這就是機械式排料口調整與過載保護裝置（保險裝置）。
