產品品牌    迪艦 產品型號  DJ-D-100M/4TV 產品描述 四路視頻信號防雷器【生產廠家：深圳·迪艦】聯系電話：400-6868-213、0755-29682755 監控防雷器-本品用于政府工程監控?cái)z像機防雷保護；可選電壓：12-48V、220V

產品介紹

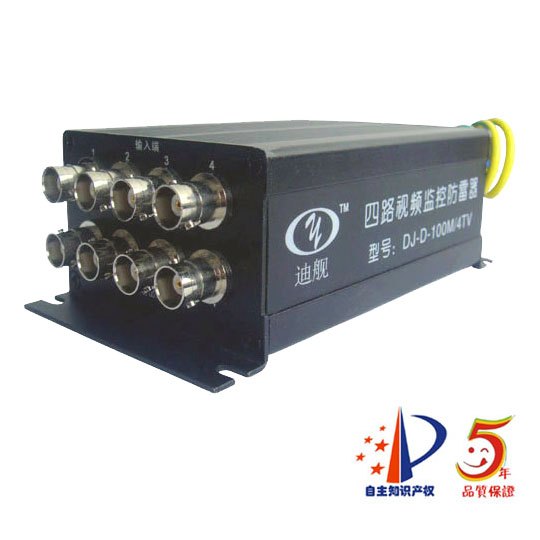

名稱：四路視頻信號防雷器
型號：DJ-D-100M/4TV
品牌：迪艦 產地：深圳
顏色：黑色 凈重：250g
尺寸：14.5*7.6*5cm
接線方式：BNC
安裝空間：不小于16*10*7cm
用途：主要用于監控工程視頻信號線路防雷保護。

四路視頻防雷器介紹：
      簡介：迪艦四路視頻監控防雷器，“監控防雷器”采用高能防浪涌元器件，大功率長壽命，串連線路設計，三級濾壓保護，進口TVS雪蹦線路鉗位，低殘壓，特殊生產工藝，外觀大方新穎，安裝方便；主要用于視頻信號線路精細防浪涌/過流過電壓保護，單路/四路/16路多路集成傳輸接口，完全滿足用戶需要，是監控工程同軸電纜保護首選產品。

四路視頻防雷器特性：
  多功能防浪涌過電壓精細保護
  劣化指示(視頻信號切斷技術)
  大流量 (10~20KA)
  低損耗(進口插件線對線設計)
  低殘壓 (低電容雪蹦鉗位線路)
  三級濾壓串聯保護
  高速反應(1~25NS)
  長壽命免維護(5年質保)（3ka下試驗連續沖擊100次）

四路視頻防雷器參數：
產品名稱  四路視頻防雷器
產品型號  DJ-D-100M/4TV
保護線路  4 路
外觀規格  14.5*7.6*5 cm
額定工作電壓Un  5 V
最大持續工作電壓Uc  12 V
保護水平Up  < 12 V
標稱放電電流In(8/20)  5 KA
最大放電Imax(8/20)  1 0 KA
反應時間tA  < 1 ns
視頻傳輸率Vs  1~20 Mbps
插入損耗 AE  AE< 0.2 db
回波損耗 AR  ≤ 20 db
外殼材料  金屬外殼
保護等級  精細級保護
外殼防護等級  IP 20
接線方式  BNC
保護模式  3級濾壓 精細保護
接地電阻Ω/線徑  ≤ 4Ω 2.5㎡
工作溫度范圍  - 40℃～+70℃
空氣相對濕度  室內溫度條件下30％～90％
執行標準  GBl8802.1、lEC61643-1

使用四路視頻防雷器注意事項：
1：采用串聯方式連接的防雷器，產品所標注的“輸出端”所有端口均連接被保護設備
2：在做防雷器接地時請仔細正確安裝接地線，如有正負線路之分的產品請分清“正”“負”
3：防雷器安裝在被保護設備前端，根據安裝施工條件以“離保護設備越近越好”的原則來施工
4：防雷設備需要定期進行檢查，當產品出現劣化后請及時更換，以免造成您不必要的損失
5：切記不可帶電作業，施工完后合閘運行時應檢查防雷器有無異常
6：目前我公司防雷產品均須接地，一定要接地良好且接地線直電阻不得大于4歐姆.
