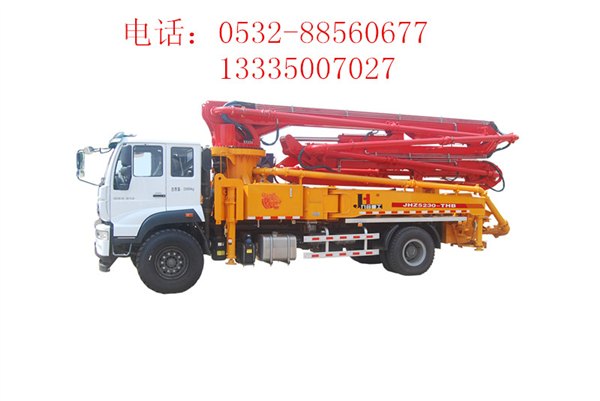

JH5190THB-29混凝土泵車技術參數 一、底盤底盤一汽，福田，東風、重汽 排放標準國五 發動機大柴，玉柴 發動機功率/轉速200p/2000rpm 軸距4800/5200/5600 最大行駛速度80km/h 整車接近/遠離角24.6°/15.6° 輪胎規格10.00R2018層 二、臂架系統臂架最大垂直高度28.4m 臂架水平布料半徑24.6m 布料深度16.9m 第一節臂長(MM)7180 第二節臂長(MM)5880 第三節臂長(MM)5900 第四節臂長(MM)5787 各節臂轉動角度90°/180°/230°/245° 臂架控制模式電比例控制 臂架折疊方式M型 轉塔旋轉角度470° 前支腿橫跨距離5842 后支腿橫跨距離4050 前后支腿縱向距離6177 支腿打開方式X-H 尾膠管長度3000mm 混凝土輸送管直徑125 三、電氣控制系統控制電源24v 控制模塊PWM 工作電壓24v 中間電器品牌歐姆龍 無線遙控器品牌HBC或技景 四、液壓傳動系統液壓系統類型開式 系統工作壓力31.5Mpa 主液壓油泵品牌三一專供 主油泵型號A11VO190，K3V140，K3V180 主油泵排量190，140，180 主電液換向閥品牌進口或國產 吸、回油濾芯品牌黎明液壓 臂架平衡閥品牌意大利 支腿多路閥品牌意大利 安全閥品牌進口或國產 油缸液壓密封件品牌Parker 液壓油箱容積420 液壓油冷卻方式風冷 主油缸協力 分動箱品牌德國STIEBEL或國產 回轉減速機品牌國產 軟管接頭品牌伊頓 五、清洗系統 氣壓或柱塞泵 六、尺寸&重量整車總長約（MM）9910 整車總寬約（MM）2350 整車總高約（MM）3563 整車質量約（T)18.5 七、泵送系統混凝土分配閥形式S閥 最大理論輸送量80m3/h 混凝土活塞品牌國產 最大混凝土出口壓力高壓/低壓10.5 輸送缸內徑/行程200/1450 最大上料高度(MM）1450 料斗容積（m3）0.65 可泵送混凝土塌落度160-220 允許最大骨料尺寸（MM）40 潤滑方式集中潤滑
