DD .DJ .DL 系列冷卻器

DD .DJ .DL 型系列冷卻器的安裝尺寸

A(長） B (寬:進液管、出氣管距風機的直徑）  C（高：排水管到風機腳的距離）

D（同一個風機腳螺絲洞與洞的距離}  E{風機腳1螺絲洞與風機腳5螺絲洞的距離]

E₁【風機腳1與風機腳2的距離】  E₂【風機腳2與風機腳3的距離】      E₃【風機腳3與風機腳4的距離】  F【風機腳1到風機邊的距離】

型號:DD7

安裝尺寸A：880MM          B：430MM        C:440MM      D:570MM      E:570MM        F:155MM

進液管外經：12、16

回去管外經：19、25

型號：DD15

冷風機安裝尺寸A:1150MM          B:430MM            C440MM        D310MM        E:840MM      F:155MM

進液管外徑：16

回氣管外徑:25

型號 DD22

冷風機安裝尺寸A:1550MM            B:430MM          C:440MM      D:310MM        E:1240MM        F:155MM

進液管外徑：16

回氣管外徑：25

型號：DD30

冷風機安裝尺寸A:1380MM        B:550MM          C:520MM          D:390MM          E:1020MM        F:180MM

進液管外徑：16

回氣管外徑：32

型號：DD40

冷風機安裝尺寸A:1750MM        B:550MM        C 520MM        D:390MM        E:1340MM        F:230MM

進液管外徑：16

回氣管外徑：32

型號：DD60

冷風機安裝尺寸A:1920MM        B:520MM        C:640MM        D:390MM        E:1640MM        E₁:780MM        F:180MM

進液管外徑：19

回氣管外徑：38

型號：DD80

冷風機安裝尺寸A:1920MM        B:620MM        C:640MM        D:500MM        E:1640MM        E₁:780MM        F:180MM

進液管外徑：19

回氣管外徑：38

型號：DD100

冷風機安裝尺寸A:2220MM        B:660MM        C:640MM        D:500MM        E:1940MM        E₁:650MM      E₂:640MM        F:180MM

進液管外徑：22

回氣管外徑：42

型號：DD120

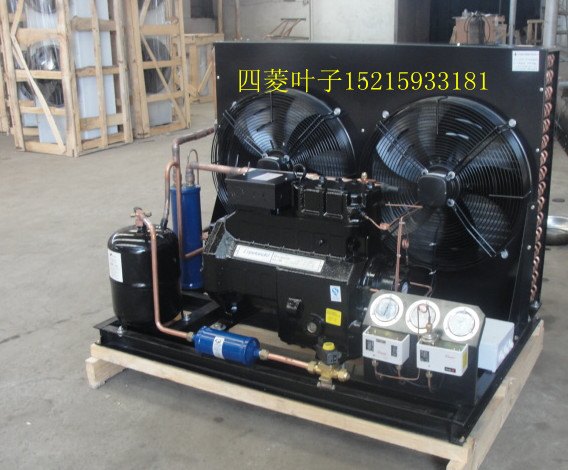

嵊州市華昱制冷設備有限公司 發布與 供應寧波DD80平方冷用冷風機谷輪機組風冷冷凝器廠家直銷 相關的產品
